STL2STEP mit Feature-Erkennung

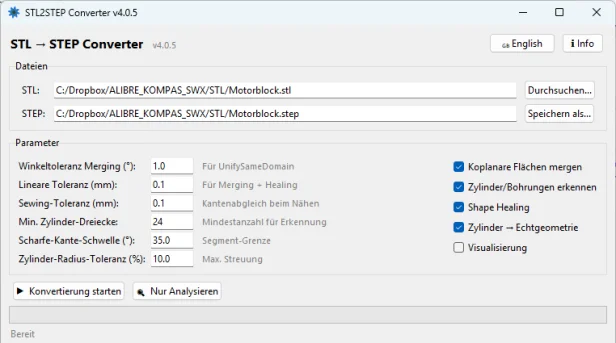

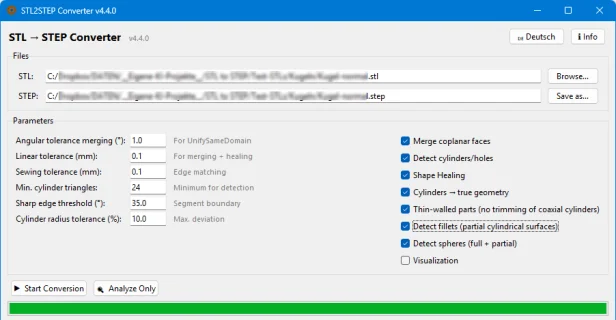

STL2STEP-Konverter

Experimentelle Studie mit Potenzial
Der STL2STEP Converter ist eine experimentelle Studie. Freiformflächen (NURBS) werden noch nicht unterstützt, und die Erkennung beschränkt sich auf Ebenen, Zylinder und Kegel. Aber für Teile mit prismatischer Geometrie und Bohrungsmustern liefert der Converter bereits heute brauchbare Ergebnisse.
Wir bei CADTEC GmbH sind gespannt auf das Feedback unserer Kunden. Falls Interesse an einer Weiterentwicklung besteht –> etwa Unterstützung für Kugeln, Tori oder sogar Freiformflächen <– freuen wir uns über Ihre Rückmeldung.

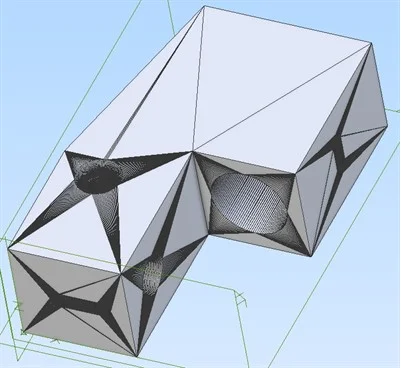

Aus so einer Datei mit einer Grösse von rund 17 MByte, macht unser STL2STEP Converter...

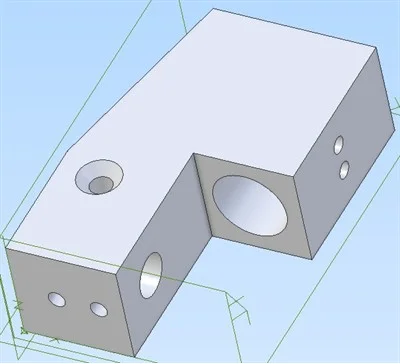

... diese cleane Datei mit einer Dateigrösse von rund 17 MB schrumpft auf nur noch 0.3 MB.

Ergebnisse am Beispiel Motorblock
Unser Testmodell – ein kleiner Motorblock mit 6986 Dreiecken – wird korrekt konvertiert:
    • 13 Zylinder erkannt (Bohrungen von Ø2.5 bis Ø14 mm)
    • 3 Kegelstümpfe erkannt (Fasen/Senkungen)
    • 1 RANSAC-Zylinder (seitliche Anfräsung, 98% Inliers)
    • Ergebnis: 32 STEP-Faces – identisch mit dem CAD-Original

Unterstützer und Sponsoren erhalten automatisch einem Download-Link!
